TMP N

Technické údaje

Veľkosť TMP
TMP 25
TMP 32
TMP 45
TMP 63
TMP 71
TMP 80
Maximálna zdvižná sila F [kN]
5
10
25
50
100
210
Priemer vstupného hriadeľa
10
14
16
20
25
32
Skrutka
Tr 18x4
pravotočivá,
ľavotočivá
Tr 20x4
pravotočivá
ľavotočivá
Tr 30x6
pravotočivá,
ľavotočivá
Tr 40x7
pravotočivá,
ľavotočivá
Tr 55x9
pravotočivá,
ľavotočivá
Tr80x10
pravotočivá,
ľavotočivá
Prevodový pomer
4:1
4:1
6:1
7:1
9:1
10:1
16:1
16:1
24:1
28:1
36:1
40:1
20:1
16:1
Hmotnosť prevodovky G [kg]
1,2
2,1
6
17
32
63
Hmotnosť skrutky na G100 [kg]
0,35
0,45
0,7
1,2
2
3,3

Zdvižné prevodovky (tiež nazývané priamočiare pohony alebo aktuátory) nájdu uplatnenie v každom priemyselnom odvetví, všade tam, kde je potrebné vykonávať kontrolovaný a riadený zdvih, posun či naklopenie či už pomocou pohonu alebo ručne.

Konštrukcia pohonu je založená na kombinácii závitovkového prevodu a trapézovej pohybovej skrutky. Závitovka aj skrutka majú štandardne pravotočivé stúpanie ale na požiadanie vieme ponúknuť aj ľavotočivé prevedenie. Skrutky sú k zdvižným prevodovkám dodávané v dĺžkach podľa požiadaviek zákazníka.

Vďaka vhodnej voľbe prevodového pomeru závitovkového prevodu a trapézovej skrutky je možné dosiahnuť samosvornosť pohonu.

Zdvižné prevodovky TMP môžu pracovať vo všetkých polohách, samostatne alebo spriahnuté v zostave. Vďaka mechanickému prepojeniu možno dosiahnuť presný synchrónny zdvih aj pri rôznom zaťažení jednotlivých zdvižných prevodoviek zaradených v zostave.

K zdvižným prevodovkám ponúkame široký sortiment štandardného upínacieho a pripojovacieho príslušenstva ale aj úpravu či návrh upevnenia či pripojenia podľa požiadaviek klienta. Taktiež je možné k prevodovkám priamo pripojiť elektromotor, servomotor, peumatický motor alebo iné hnacie zariadenie či dodať s predprípravou na inštaláciu indukčných či inkrementálnych snímačov koncových polôh či snímačov otáčok.

Pohonné jednotky sa dodávajú v dvoch prevedeniach závitovkového prevodu:

  • Štandardný prevod - SP - na jednu otáčku závitovkového hriadeľa vykoná skrutka axiálny zdvih 1 mm.
  • Pomalý prevod - L - na jednu otáčku závitovkového hriadeľa vykoná skrutka axiálny zdvih 0,25 mm.

Maximálne dovolené otáčky závitovkového hriadeľa sú 2800 ot/min.

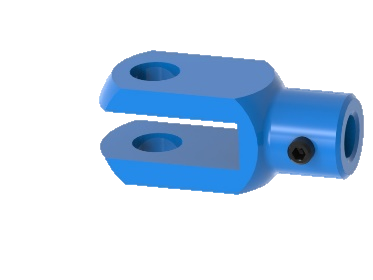

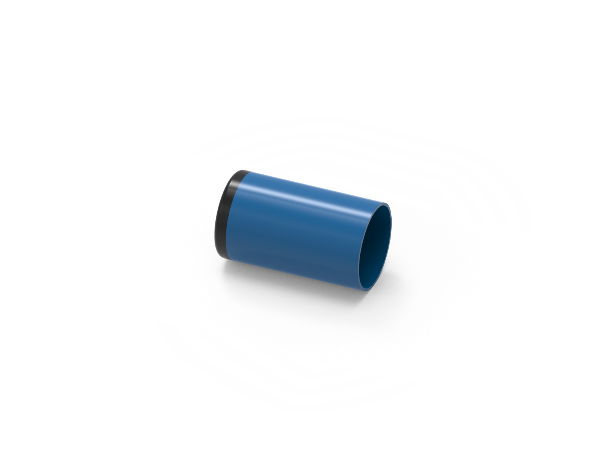

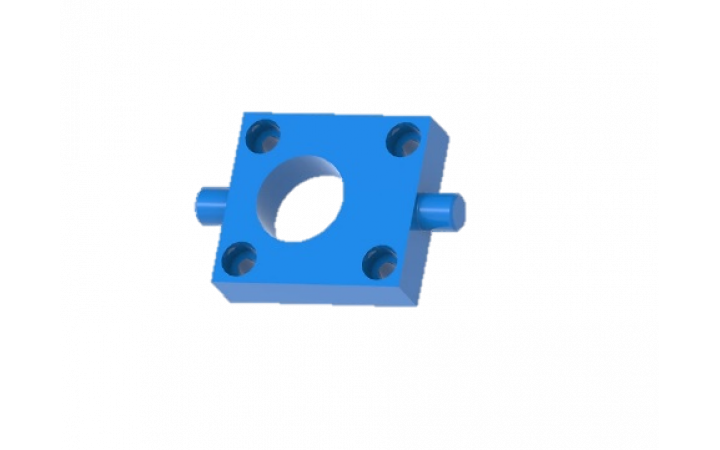

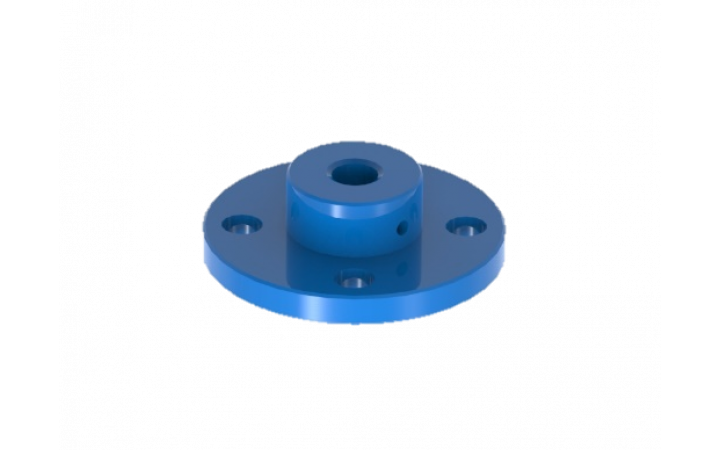

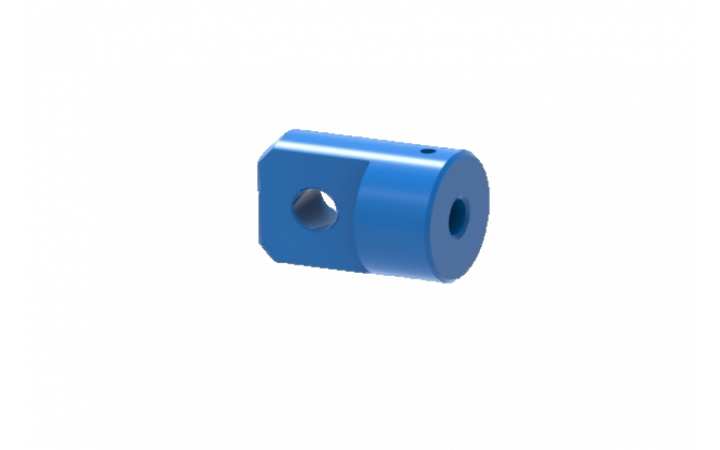

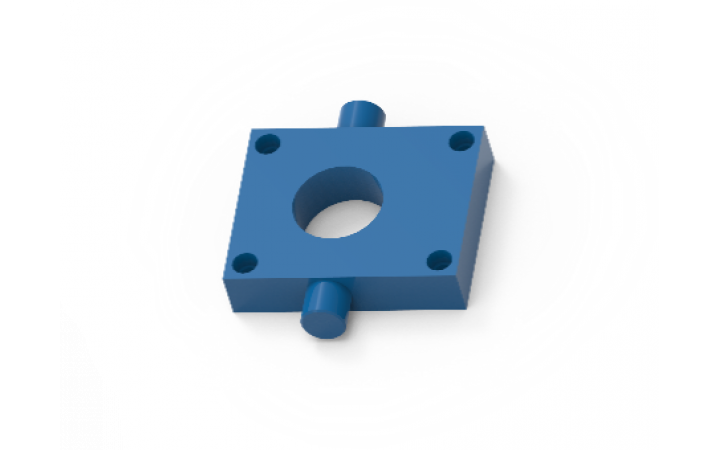

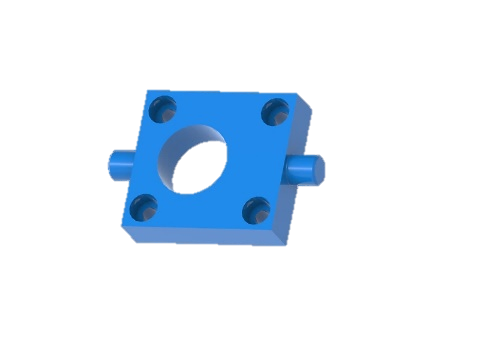

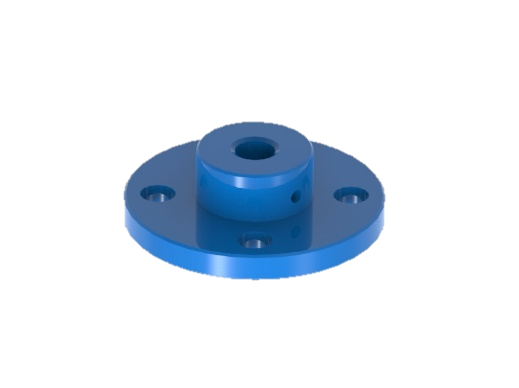

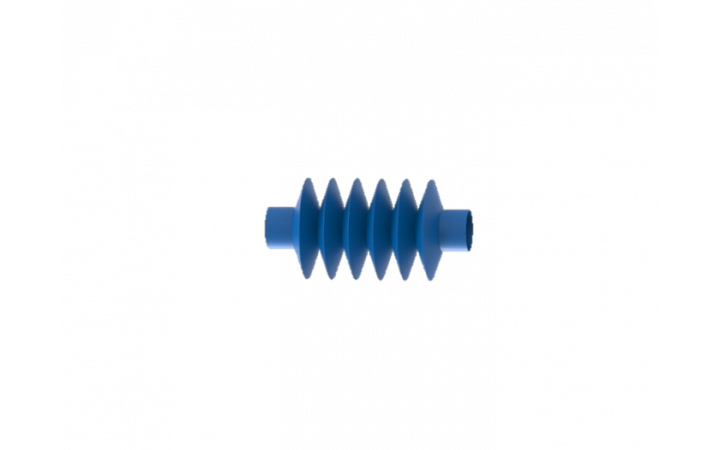

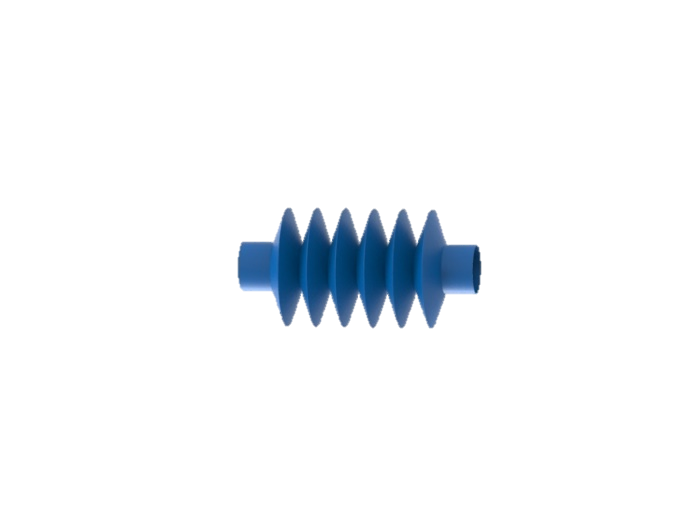

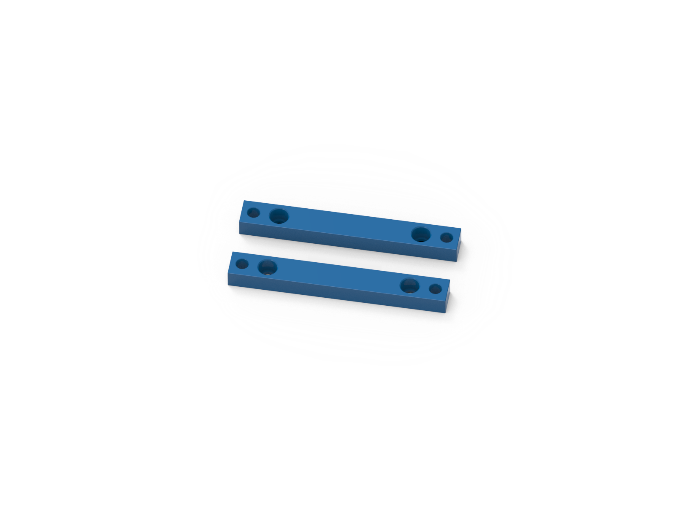

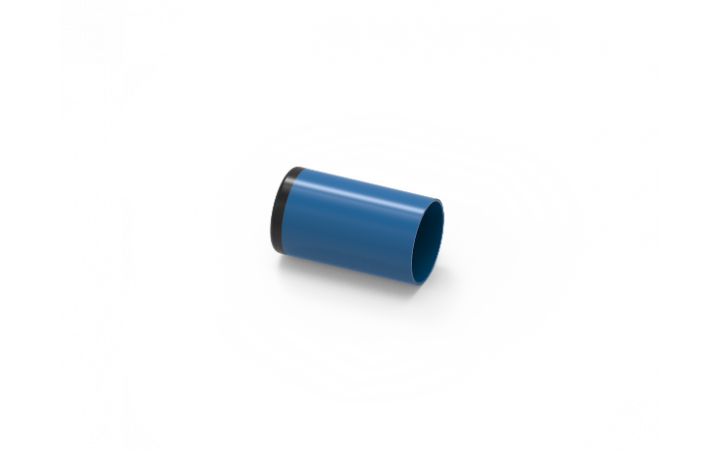

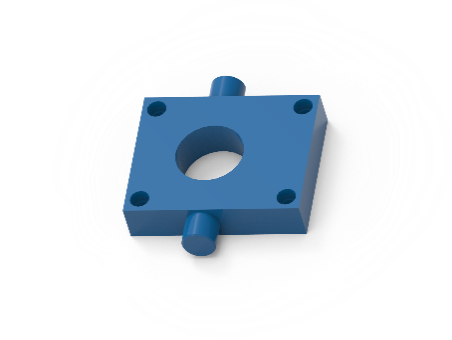

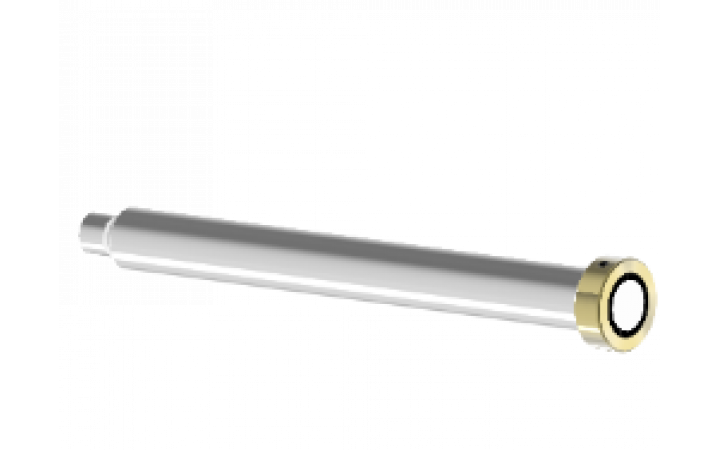

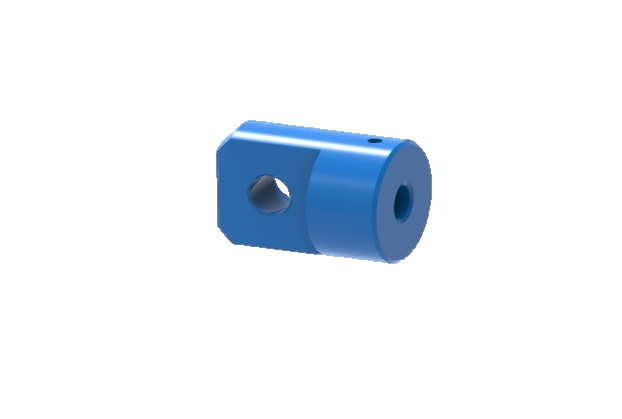

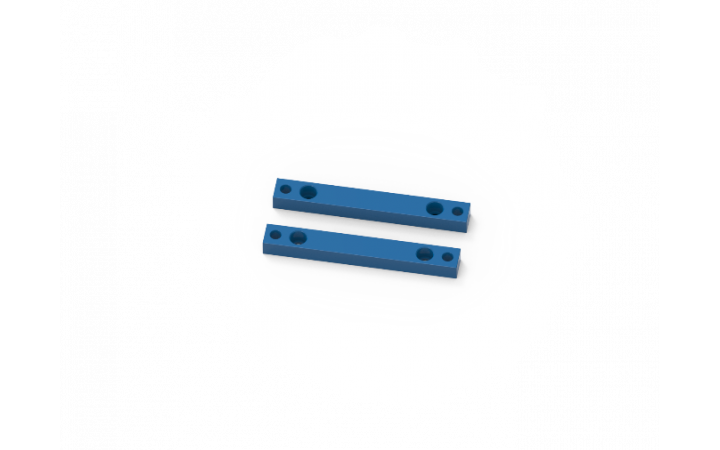

Doplnkové príslušenstvo:
